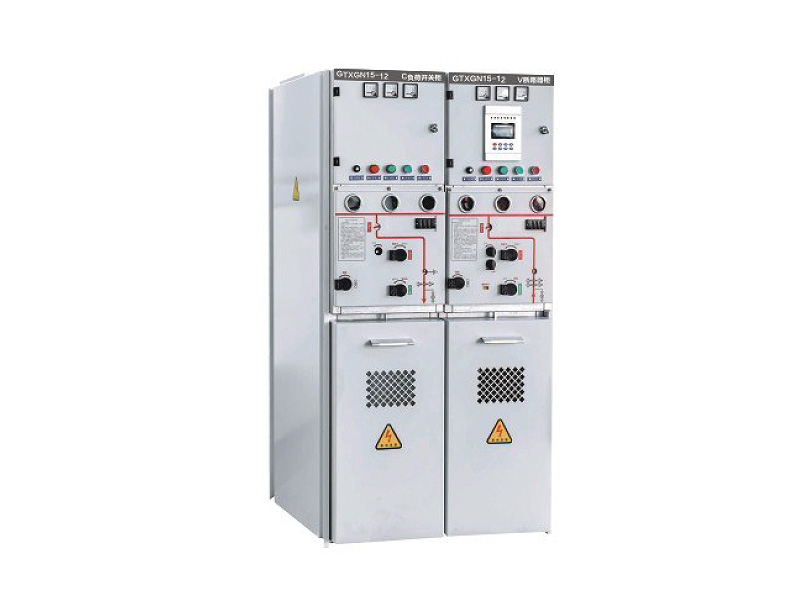

GTXGN15-12固體全絕緣封閉式環網開關設備

　　產品概述

　　GTXGNI5-12系列固體全絕緣封閉式環網開關設備是一種全絕緣、全密封、免維護固體絕緣真空開關設備。所有高壓帶電部分均用絕緣性能優良的環氧樹脂材料澆注成型，將真空滅弧室、主導電回路、絕緣支撐等有機結合為一整體，功能單元通過全絕緣固體匯流母線連接。因此，整個開關設備不受外部環境影響，可確保設備運行的可靠性和操作人員的安全性。

　　該環網柜具有結構簡單、操作靈活、聯鎖可靠、安裝方便等特點，適用于50Hz，12千伏的電力系統，廣泛應用于工業及民用電纜環網及配網終端工程，作為電能的接受和分配之用，特別適用于城市居民區配電、小型變電站、開閉所、電纜分支箱、箱式變電站、工礦企業、商場、機場、地鐵、風力發電、醫院、體育場、鐵路、隧道等場所使用。由于該產品具有全絕緣、全密封、全屏蔽的優點，所以特別適用于高海拔、高溫、濕熱、嚴寒、污染嚴重等環境惡劣的地區使用。

　　產品分類

　　根據開關類型，分為負荷開關帶接地組裝件(簡稱C模塊)，負荷開關不帶地組裝件(簡稱CB模塊)，斷路器帶接地組裝件(簡稱v模塊)，斷路器不帶接地組件I簡稱VB模塊)，斷路器聯絡開關(簡稱VZ模塊)，負荷開關+熔斷器組合電器開關組裝件(簡稱F模塊)，隔離開關組裝件(簡稱G模塊)。

　　使用條件

　　環境溫度:-45℃~+45℃

　　濕度:最大平均相對濕度,日平均≤95%，月平均≤90%海拔高度:≤4000米

　　抗震能力:8度

　　防護等級:帶電體密封IP67，熔斷器筒IP67，開關柜外殼IP3X

　　→符合標準

　　Q/GDW 730-2012《12kV固體絕緣環網柜技術條件》GB38043.6kv-40kV《交流高壓負荷開關》

　　GB 4208《外殼防護等級IP代碼》

　　GB/T 15166.2高壓交流熔斷器第2部分:限流熔斷器

　　GB/T 11022《高壓開關設備及控制設備標準的共同技術條件》GB 1984《交流高壓斷路器》

　　GB 1958《交流高壓隔離開關和接地開關》GB16926高壓交流負荷開關-熔斷器組合電器GB/T 7354《局部放電測量》

　　GB3906《3.6-40.5kV交流金屬封閉開關設備和控制設備》
